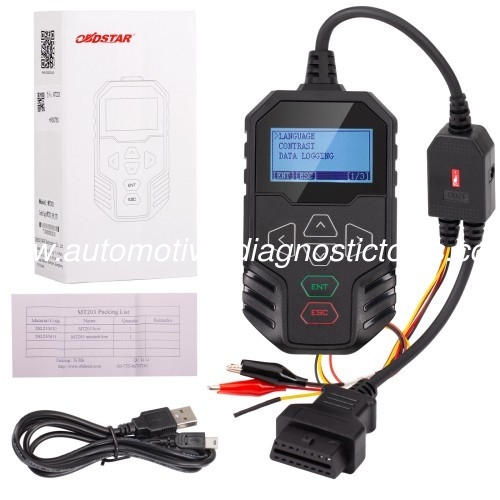

OBDSTAR MT203 CAN Οδηγός/Συγκρότημα Πύλης

Ο προσομοιωτής προγράμματος οδήγησης/πύλης OBDSTAR MT203 CAN είναι ένα εργαλείο σχεδιασμένο για συντήρηση και επισκευή ηλεκτρονικών αυτοκινήτων με δωρεάν ενημέρωση 2 ετών. Παρέχει λειτουργία προσομοίωσης οδηγού και πύλης CAN, υποστηρίζει πολλαπλά οχήματα και είναι μια συμπαγής συσκευή, η οποία είναι καλός βοηθός για τους μηχανικούς συντήρησης ηλεκτρονικών αυτοκινήτων.

OBDSTAR MT203 CAN Driver/Gateway Simulator Υποστήριξη CAN Driver & Gateway Simulation

Ο προσομοιωτής προγράμματος οδήγησης/πύλης OBDSTAR MT203 CAN είναι ένα εργαλείο σχεδιασμένο για συντήρηση και επισκευή ηλεκτρονικών αυτοκινήτων με δωρεάν ενημέρωση 2 ετών. Παρέχει λειτουργία προσομοίωσης οδηγού και πύλης CAN, υποστηρίζει πολλαπλά οχήματα και είναι μια συμπαγής συσκευή, η οποία είναι καλός βοηθός για τους μηχανικούς συντήρησης ηλεκτρονικών αυτοκινήτων.

Χαρακτηριστικά OBDSTAR MT203:

1. Χρησιμοποιώντας STM32H723 MCU υψηλής απόδοσης, γρήγορη ταχύτητα λειτουργίας.
2. Υποστήριξη τυπικών πρωτοκόλλων CAN, χαμηλής ταχύτητας (ανεκτικό σε σφάλματα CAN), CANFD:
3. Αυτόματη σάρωση, χειροκίνητη επιλογή ρυθμού baud, προσαρμοσμένη λειτουργία baud εισόδου, ρυθμός και άλλες λειτουργίες για την προσομοίωση διαφορετικών τύπων πυλών.
4. Ολοκληρωμένο σχέδιο, έρχεται με διακόπτη αντίστασης 120Ω, εύκολο στη λειτουργία.
5. Απλό και διαισθητικό μενού σας επιτρέπει να κυριαρχήσετε γρήγορα τη συσκευή.
6. Καλώδιο αναβάθμισης Mini USB απευθείας συνδεδεμένο στον υπολογιστή για αναβάθμιση με ένα κλειδί

Ισχύοντα σενάρια συντήρησης:

Επισκευή ηλεκτρονικής μονάδας ECU αυτοκινήτου (διαγνωστικός έλεγχος πύλης προσομοίωσης μονάδων αερόσακου, ταμπλό, BCM και άλλων μονάδων από την BENCH)
Επισκευή ηλεκτρονικής μονάδας ECU αυτοκινήτου (ταμπλό, ήχος, μοχλός ταχυτήτων, πίνακας εναλλασσόμενου ρεύματος και άλλες μονάδες CAN drive test by BEHCH)
Επισκευή εξαρτημάτων E-Car (Δοκιμή διάγνωσης πύλης προσομοίωσης συμπιεστή συμπιεστή, DCDC, ενσωματωμένο φορτιστή και άλλες μονάδες προσομοίωσης από την BENCH)

Υποστηρίζει λειτουργίες Dash, Audio, Gear Lever, AC Panel και άλλες δοκιμαστικές λειτουργίες για τα παρακάτω μοντέλα:

για AUDI, για FORD, για PORSCHE, για BENZ, για JAGUAR, για ROLLS-ROYCE, για , για LAMBORGHINI, για VOLKSWAGEN, για DODGE, για LAND ROVER, για VO-LVO.

Υποστηριζόμενοι τύποι/λειτουργίες πρωτοκόλλου OBDSTAR MT203:

1. Πρωτόκολλα που υποστηρίζονται από πύλη

Τυπικό CAN/Standard CAN
500K/250K 500K/125K
Προσαρμοσμένο ποσοστό Baud

Τυπικό CAN/Tolerant CAN
500K/83,3K
500K/100K
500K/125K
125K/125K
Προσαρμοσμένο ποσοστό Baud

Τυπικό CAN/CAN FD
500K/5M
500K/2M
Προσαρμοσμένο ποσοστό Baud

2. Λειτουργίες που υποστηρίζονται από το πρόγραμμα οδήγησης CAN

Υποστηρίζει Dash, Audio, Lever Lever, AC Panel και άλλες δοκιμαστικές λειτουργίες για AUDI, BENZ, , DODGE, FORD, JAGUAR, LAMBORGHINI, LAND ROVER, PORSCHE, ROLLS-ROYCE, VOLKSWAGEN, VO-LVO και άλλες μάρκες.

Εμφάνιση λειτουργιών: (Από την εφαρμογή OBDSTAR)

Κεντρική Σελίδα:



Pinout μοχλού ταχυτήτων:



Παύλα Pinout:



Ραδιόφωνο Pinout:



Συχνές ερωτήσεις για το OBDSTAR MT203:

Ε:Μπορεί να αναβαθμιστεί η συσκευή;
ΕΝΑ:Ναι, μπορείτε να κάνετε λήψη του λογισμικού από τον επίσημο ιστότοπο «Εργαλείο αναβάθμισης υπηρεσίας-Λήψη-ένα κλικ» και, στη συνέχεια, να συνδέσετε τη συσκευή στον υπολογιστή με USB για να την αναβαθμίσετε.

Ε: Γιατί αποτυγχάνει η αυτόματη σάρωση;
ΕΝΑ:Η επιτυχία της αυτόματης σάρωσης εξαρτάται από διάφορους παράγοντες:

1. Βεβαιωθείτε ότι το διαγνωστικό όργανο και η ECU έχουν συνδεθεί σωστά πρώτα και ότι η ECU είναι ενεργοποιημένη πριν από την εκτέλεση της αυτόματης σάρωσης.
2. Η ενεργοποίηση της ECU για μια χρονική περίοδο (λίγα δευτερόλεπτα ή λεπτά) δεν επικοινώνησε, μπορεί να εισέλθει σε κατάσταση αδρανοποίησης, δεν μπορεί να επικοινωνήσει, χρειάζεται να ενεργοποιηθεί ξανά.
3. Μέρος της ECU δεν θα αναλάβει την πρωτοβουλία να στείλει σήματα CAN, αυτή τη στιγμή πρέπει να ρυθμίσετε χειροκίνητα τη συσκευή.
4. Το CANFD προς το παρόν δεν υποστηρίζει αυτόματη σάρωση, ρυθμίστε το χειροκίνητα.

Ε:Πού να ελέγξετε το διάγραμμα καλωδίωσης του προγράμματος οδήγησης CAN;

ΕΝΑ:Μπορείτε να κάνετε λήψη της εφαρμογής OBDSTAR από το Apple Store και το Google Play Store. Υπάρχουν διαγράμματα καλωδίωσης για Dash, Audio, Gear Lever κ.λπ. στην APP.

Ε: Τι κάνει η αντίσταση 120Ω;
ΕΝΑ:Εάν η ίδια η ECU δεν συνοδεύεται από αντίσταση 120Ω, πρέπει να θέσετε το διακόπτη της αντίστασης της μονάδας στο ON για να επικοινωνήσει σωστά η γραμμή CAN.

Ε:Υποστηρίζεται το πρωτόκολλο Flexray;
ΕΝΑ:Δεν υποστηρίζεται.

Το πακέτο περιλαμβάνει:

1 τμχ x κύρια μονάδα OBDSTAR MT203
1 τμχ x Καλώδιο αναβάθμισης Mini USB
